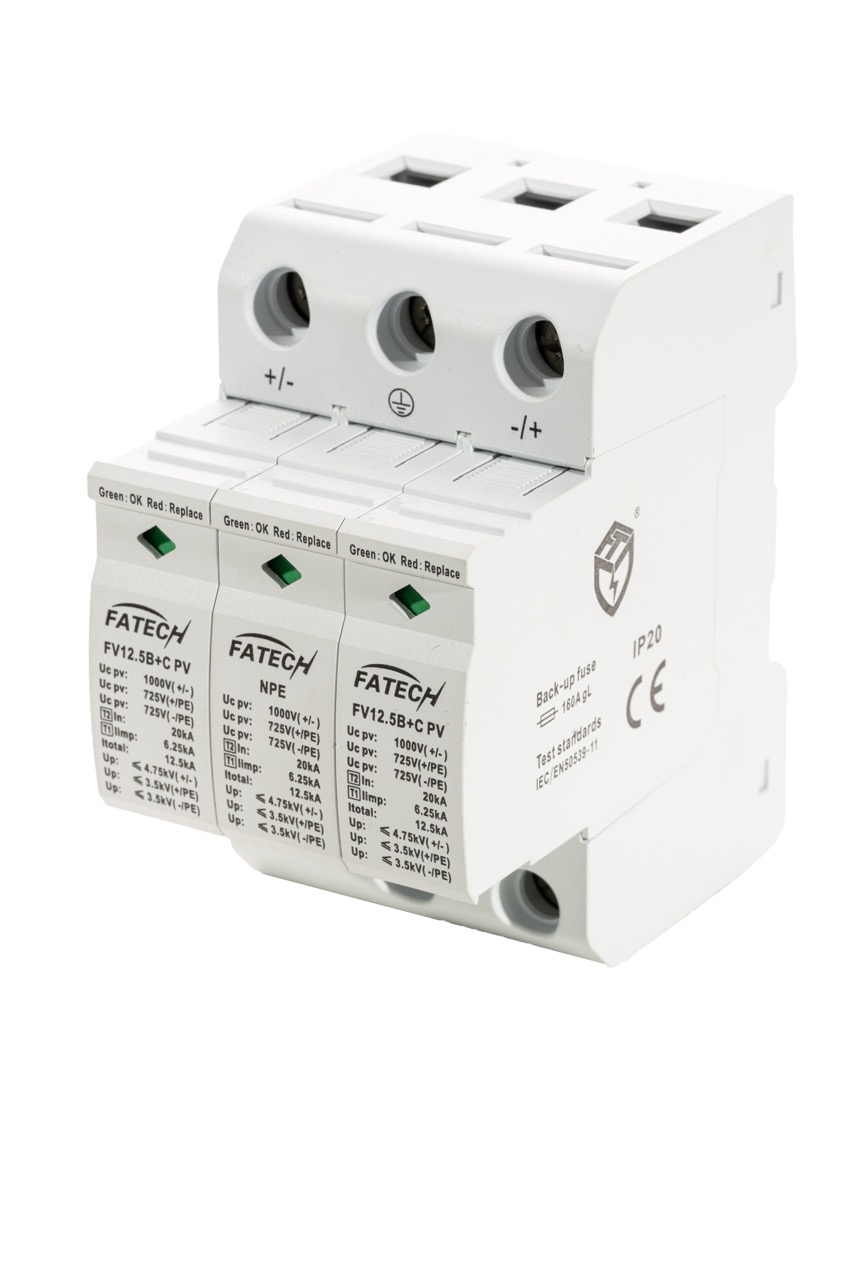

FV12,5B+C/2+NPE-1000PV

Oznaczenie według PN-EN/VDE	Typ 1+2, klasa B+C
Miejsce instalowania	Przyłącze, rozdzielnica
Przeznaczone do sieci typu	DC do 1000V
Element przejmujący przepięcie	Iskiernik
Wyróżniający parametr	Itotal = 12,5kA

Udostępnij na:

Opis

Napięcie znamionowe DC, Un	1000V DC
Największe napięcie trwałej pracy DC, Uc	1000V, 725V (+/-PE) DC
Znamionowy prąd wyładowczy (8×20µs) Ir	20 kA
Prąd udarowy (10×350µs) limp	6,25 kA
Maksymalny prąd wyładowczy (10×350µs) Itotal	12,5 kA
Napięciowy poziom ochrony przy In Up	≤4,75 kV, ≤3,5kV (PE)
Czas zadziałania ta	≤25 ns, ≤100ns (PE)
Zakres temperatury pracy	-40°C~+80°C
Montaż	Szyna 35 mm
Stopień ochrony	IP20
Materiał obudowy	UL94V0
Rezystancja izolacji Risol	>1000 MΩ
Wskaźnik uszkodzenia wkładki	mechaniczny/ Tak/opcja zdalny
Dobezpieczenie	F1(100-160A gL/gG), F2(150A gL/gG)
